六类系统



      普卡特GigaSUPEX六类千兆网络布线解决方案


         随着信息社会日新月异的迅猛发展，计算机处理能力越来越强，互联网用户数量迅速膨胀，用户的需求不断增加，对局域网设备的要求以及应用的要求随之也越来越高。对用户来说，不管采用何种技术、进行何种应用，都需要更宽的传输带宽和更快的传输速率。

         1000BASE-T(4)已于1999年正式颁布，该标准利用Cat5e布线，采用4对线全双工并行传输以及复杂的多电平编码(PAM-5采用5中不同电平进行编码)，并在每个接口要求大量的DSP，包括4个回波损耗消除器、12个NEXT消除器、4个均衡器及其它设备，使得超五类线可以支持千兆传输，同时昂贵而耗电。
      如果采用普卡特GigaSUPEX六类布线系统，即可在满足传输性能要求的同时达到良好的性价比。由于普卡特250MHz的物理带宽及卓越的性能指标，便宜简单的电子设备即可支持千兆传输。长远看六类线的投资回报高于超五类线，因此，在综合布线领域超五类线应用正在慢慢地减少，而六类线应用正在迅速增加。
      综合布线系统作为智能楼宇中最基础也是最重要的信息高速公路，其使用寿命通常以二十年为限，因此布线设计需要充分考虑支持二十年之内各种新型及升级的高速应用。
      。
      普卡特GigaSUPEX端到端综合布线产品系列，以更科学、更优越、更精密的线对平行传输和阻抗更匹配技术，使其UTP布线系统端对端(Point-to-Point)信道的全程衰减值、近端串音衰耗、衰减串音(ACR)、抗电磁干扰EMI等指标，都大大超过TIA/EIA 568-C，ISO/IEC 11801国际六类标准。
      GigaSUPEX信息模块芯针采用圆形触针金针，独特的GES结构，环绕交错技术，都大大提升模块传输表现，降低了接插件部分的3、6针串扰因素，使模块单体测试级别远远高于链路级模块性能，且所有模块通过了权威机构（ETL &3P）的单体测试认证。
      对布线系统来讲，每增加一次连接都意味着性能的下降；对用户来讲，每增加一次连接都意味灵活性的增加。面对更加严格的六类系统，当很多厂商仅仅在标准两次连接链路上努力的时候，普卡特MegaSUPEX六类系统早已实现在最高四次连接的情况下，达到并超过了标准的要求。
      普卡特MegaSUPEX六类系统产品性能不以满足标准作为努力的终极目标，追求不断超越以达到技术领先，并确保工程完工后测试达到指标相比超五类的标准具备很大的性能余量，纳入25年质保体系

      2.1 工作区子系统
      2.1.1信息模块

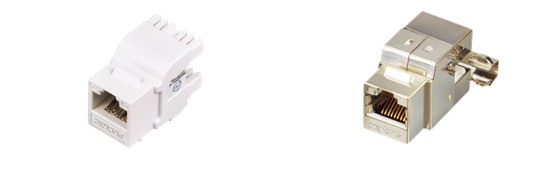

      GigaSUPEX Cat6非屏蔽模块（PC26131） GigaSUPEX Cat6屏蔽模块（PC26231）
      - 模块体采用抗高压阻燃材料，UL94V-0等级，快接方式
      - Keystone模块化免打线设计，安装时无需打线工具
      - 采用独创的结构型式和创新的阻抗平衡技术，有效消除串音干扰
      - 传输性能全面超越 TIA 568-C Cat6 和 ISO/IEC 11801 Class E 标准，标准产品带宽达到250MHz
      - 屏蔽层采用全金属外壳，表面镀镍，结构紧凑，360度全屏蔽
      - 8心针触点材料50u整体镀金层，磷青铜IDC端子
      - 通用型设计和标识，支持 T568A和 T568B 两种端接方式
      - IDC 端子支持 22 到 24 线规的线缆
      - 通过UL 认证；通过3P、ETL单体测试认证
      - 模块芯针采用圆形触针金针，独特GES结构，环绕交错技术，提升模块传输表现
      - 50μ整体镀金工艺，优于局部镀金与扁形针结构，更好地保证金针回复应力
      - 模块单体测试级别远远高于链路级模块性能
      - 触针与电路板的连接采用无焊接点设计，无铅环保，接触电阻小于42mΩ传输电阻，远远高于标准要求，具有优异的一致性和稳定性
      2.1.2信息面板

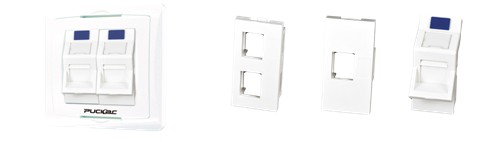

      双口平面信息面板（PC8112）信息口组合模块

      - 可配接Keystone信息模块和 ST、SC、LC、FC光纤模块
      - 面板为双层结构，无需拆卸螺钉即可进行信息模块卡接及维护，表面隐藏螺钉孔，方便施工及维护
      - 面板有单口、双口、三口和四口四种配置，可进行多信息口组合搭配；1-4口应用方便快捷，提高系统整体灵活性
      - 模块框架可单面拆卸，均带防护门
      - 面板采用抗高压阻燃材料，UL94V-0等级
      - 标签框可标识不同类型信息点
      - 面板表面经过耐腐蚀、磨砂处理，防止褪色和划伤
      - 86 x 86毫米外框
      2.1.3 数据跳线

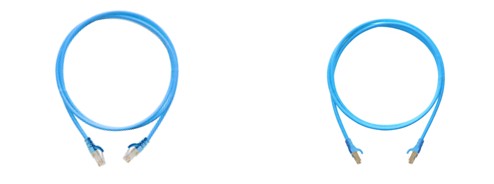

      GigaSUPEX Cat6非屏蔽跳线（PC46351X） GigaSUPEX Cat6屏蔽跳线（PC46451X）
      - 非屏蔽和屏蔽跳线，铝箔屏蔽层结构提供良好的电磁防护性能
      - 24AWG(非屏蔽)、26AWG(屏蔽)、多股软线制作，兼容T568A/B
      - 良好的电气性能和连接稳定性，保证传输稳定性
      - 多种长度、颜色可供选择，并安装有线缆颜色匹配的防滑插头护套
      - 传输性能全面超越 TIA 568-C Cat6 和 ISO/IEC 11801 Class E 标准，标准产品带宽达到250MHz
      - 独特外护套设计，保护水晶头搭扣锁，确保插拔使用寿命与可靠性
      - 100％通过出厂检验

      2.2 水平（配线）子系统
      2.2.1 水平双绞线

      GigaSUPEX Cat6非屏蔽双绞线（PC161211） GigaSUPEX Cat6屏蔽双绞线（PC162211）
      - 传输性能全面超越 TIA 568-C Cat6 和 ISO/IEC 11801 Class E 标准，标准产品带宽达到250MHz
      - 铝箔屏蔽层达到更佳屏蔽效果
      - 优良的NEXT近端串扰和RL回波损耗性能，满足最高环境要求的电磁兼容性(EMC)
      - 螺旋式十字骨架减少安装过程中重压和纽绞带来的破坏，保障安装质量
      - 通过ETL、UL认证
      - 多种防火外护套材料可供选择： CM、CMR、CMP、LSZH
      - 25年链路质量保证

      2.3 管理间子系统

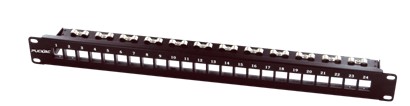

      2.3.11HU 24口快接式空跳线盘



      1HU 24口快接式空配线盘


      - 提供48 PORT 1HU & 24 PORT 0.5HU两种规格
      - FTP & UTP保证多种需求选择
      - 专用电缆固定装置，保证电缆快速可靠安装
      - 金属框架，理线架提供合理的线缆走向管理，控制线缆弯曲半径，理线更加清晰美观
      - 传输性能全面超越 TIA 568-C Cat6 和 ISO / IEC 11801 Class E 标准
      - 上下两层，手动螺丝定位，轻松移动、打线便捷
      - 8心针触点材料50u整体镀金层，磷青铜IDC端子
      - 通用型设计和标识，支持 T568A 和 T568B 两种端接方式
      - IDC 端子支持 22 到 24 线规的线缆
      - 屏蔽产品专用电缆屏蔽层接地固定装置，保证电缆快速可靠接地
